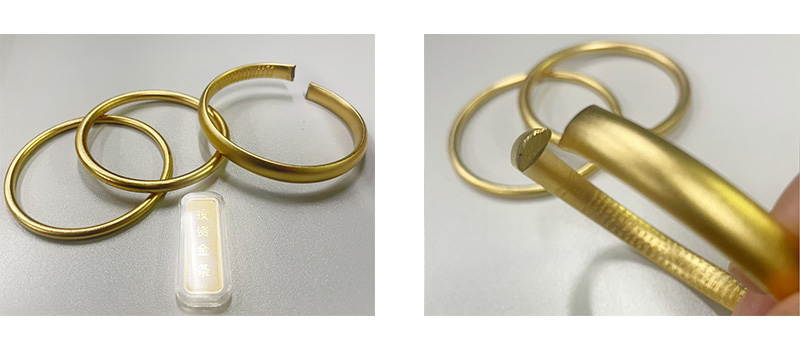

市面上发现了不少“沙金”首饰，其外观为金色，剪断后，其切口也为黄色，很容易让人以为是纯金。
我们买回来一些，来分析其工艺。

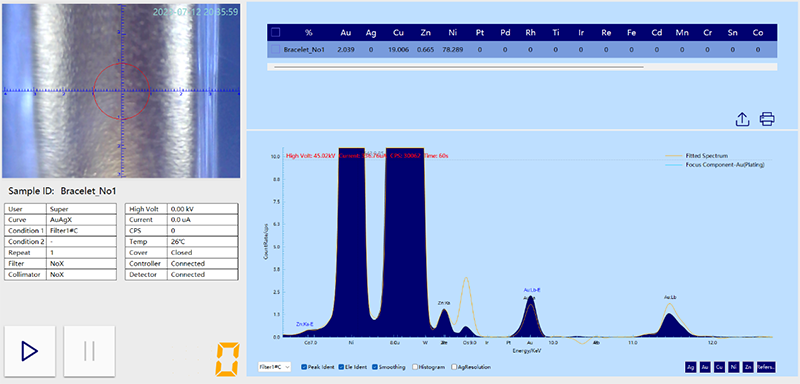

步我们使用合金曲线来检测首饰，会测到含量较低的黄金，其他杂质有铜、锌、镍等，结果如下：
黄金的含量仅为2.039%

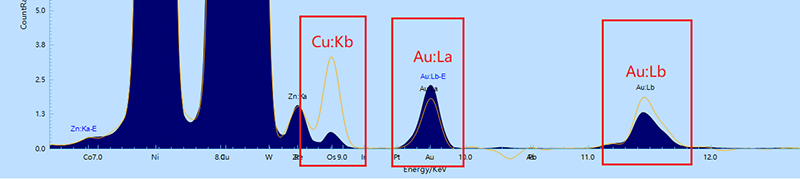

同时仔细观察谱形，我们发现铜峰的Kb峰（能量：8.907）位置，以及金的La峰(9.713)和Lb峰(11.44)位置，模拟谱和实测谱并不匹配。
根据XRF基本参数法（FP法）的原理，算法根据样品结构和成分可以模拟任何谱形并与实测谱匹配，我们用测单层合金的曲线来检测发现铜的Kb峰不匹配，那么该样品必是多层结构，且至少有两层含有铜，因为来自不同层的铜的特征强度对谱形的贡献不一样，才导致出现铜的Ka峰和Kb峰的比例与单层合金铜的Ka/Kb比例不一致。同时金峰受到了来自多层激发的影响导致其模拟谱与实测谱不一致，那么黄金必然是镀层。
结论：该首饰为镀金首饰，而不是足金/K金首饰，且该样品至少有两层含有铜。

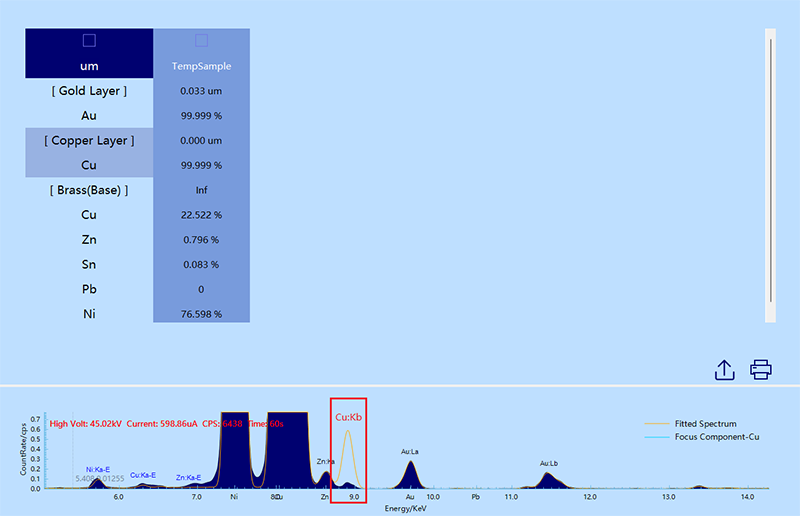

2. 我们已知其是镀金首饰，但现在并不清楚该首饰有几层，且每层的厚度以及成分均未知。上一步我们知道铜在两层都有出现，我们先假设这个首饰是一个三层结构，其中铜锌镍合金做基材，先镀铜，再镀金，以此建立一个镀层的应用曲线，再打开测试谱。
结果发现黄金的La峰与Lb峰的实测谱和模拟谱匹配，但铜的Kb峰其实测谱与模拟谱仍然不匹配。
结论：黄金为镀金，且为表面层。但整体模型依然不正确。
3. 继续分析，我们知道电镀行业有一种常见的工艺：在黄铜上是先镀铜，铜镀层可以在黄铜表面形成一层薄薄的铜层，提供良好的基底和防腐蚀保护，随后镀镍，进一步增加附着力和提供更高的耐腐蚀性。更后镀金，达到以假乱真的效果。这种多层镀层的工艺可以提供更好的镀层质量和保护性能，同时使得金属层更加稳定和耐久。
我们假设假足金首饰采用该工艺，建立以黄铜作为基材，先镀铜，再镀镍，更后镀金的结构模型。
仔细观察，来自不同层的铜的特征强度对铜峰的贡献：

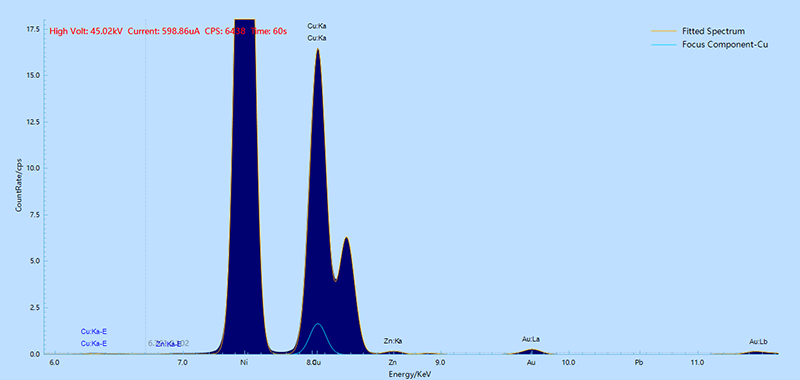

此图中，蓝色谱图表示来自基材黄铜里的铜的特征强度对铜峰的贡献。

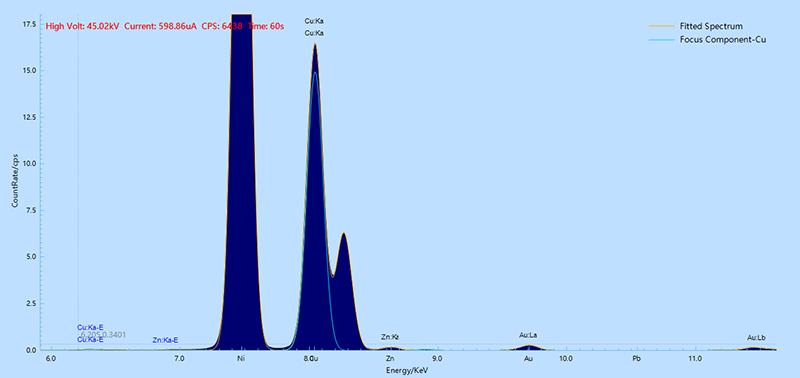

此图中，蓝色谱形表示来自镀层的铜的特征强度对铜峰的贡献。

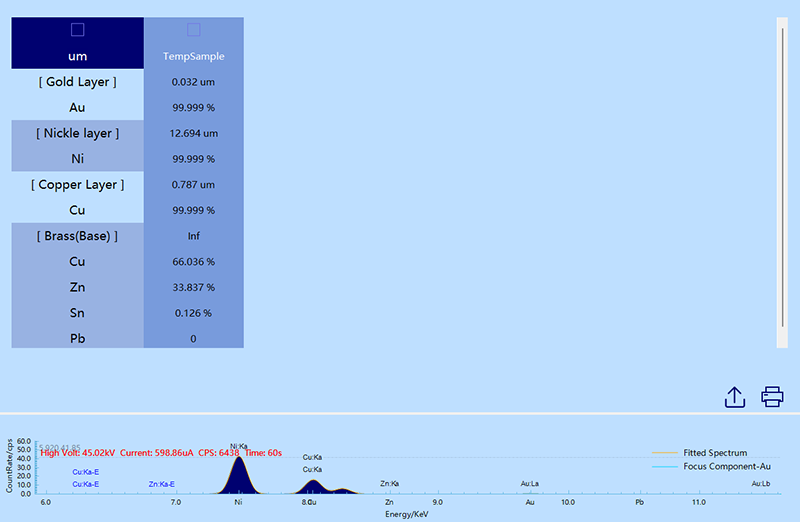

此时，实测谱与模拟谱完全匹配，意味着模型正确。
结论：该沙金首饰实际就是一个黄铜镀铜再镀镍更后镀金的首饰。
这类电镀工艺是一个很常规的工艺，在工业领域用途广泛，虽然此类首饰冒充足金首饰可以欺骗人的眼睛，但在X射线光谱仪面前却无所遁形。
客户发现此类便宜的黄金首饰要特别注意。
